空調系統氣流組織型式全解析

          按照送風口和回風口位置的相互關系，及氣流方向的不同氣流組織形式，大致分為以下幾種：側送側回、上送下回、中送上下回、下送上回及上送上回等。根據空調的要求，結合建筑結構特點及工藝設備布置等條件進行合理選擇。

(1)側送側回

          側送側回的送風口和回風口均布置在房間的側墻上。根據房間的跨度，可以布置成單側送單側回和雙側送雙側回。

          側送側回的送風射流在到達工作區之前，已與房間空氣進行了比較充分的混合，速度場和溫度場、濕度場都趨于均勻和穩定，因此能保證工作風氣流速度和溫度、濕度的均勻性。此外，由于側送側回的射流射程比較長，射流能得到充分衰減，可以加大送風溫差。因此，側送側回是用得最多的氣流組織形式。

          風管一般位于房間上部，沿墻敷設，在風道的一側或兩側開送風口?？梢陨纤惋L上回風，也可以上送風下回風。它的特點是風口應貼頂布置，形成貼附式射流，回風區進行熱交換。回風口設在送風口的同側，風速為2～5m/s。冬季送熱風時，調節百葉窗使氣流向斜下方射出。

(2)上送下回

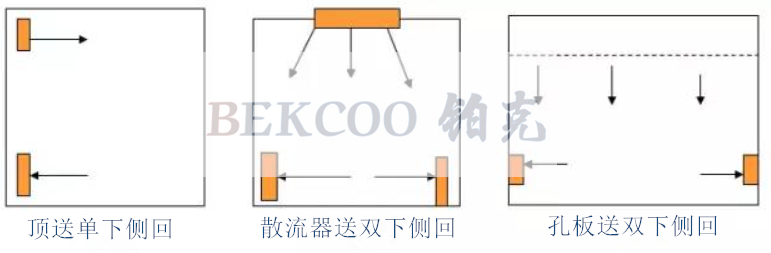

          上送下回的基本形式如下圖所示，送風口位于房間上部，回風口側置于房間的下部，此方式的送風氣流在進入工作區前就已經與室內空氣充分混合，易于形成均勻的溫度場、濕度場和速度場，且能有較大的送風溫差，從而降低送風量，是最基本的氣流組織方式。

          比如散流器送風，射流和回流流程較短，通常沿頂柵形成貼附式射流時效果較好。它適用于設置頂柵的房間。

（3）中送下回

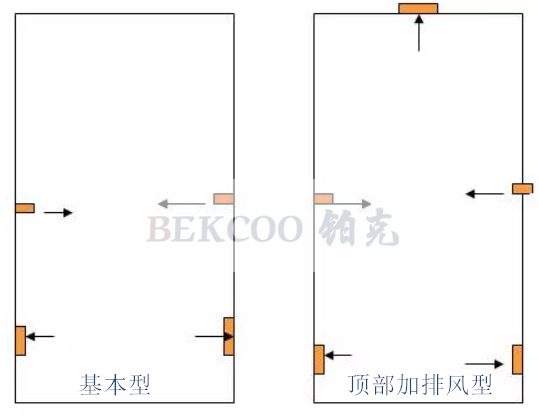

          對于高大空間的空調房間，其上部和下部所要求的溫差比較大，為減少送風量，降低能耗，在房間高度上的中部位置采用側送風口或噴口送風。將房間下部作為空調區，上部作為非空調區，回風口設置在房間下部。為及時排走上部非空調區的余熱，可在頂部設置排風裝置，如下圖所示。

          比如通過條縫形送風口進行送風，其射程較短，溫差和速度變化較快，適用于散熱量較大而只求降溫的房間。例如紡織廠、高級公共民用建筑等都有采用條縫送風。另外，對于大型體育館、禮堂、劇院及高大廠房等公共建筑，可通過噴口高速噴出經熱、濕處理的空氣，流過一定的距離后返回，工作區處于回流過程中。這種送風方式風速高，射程遠，速度、溫度、濕度衰減緩慢，溫度濕度分布均勻。

（4）下送上回

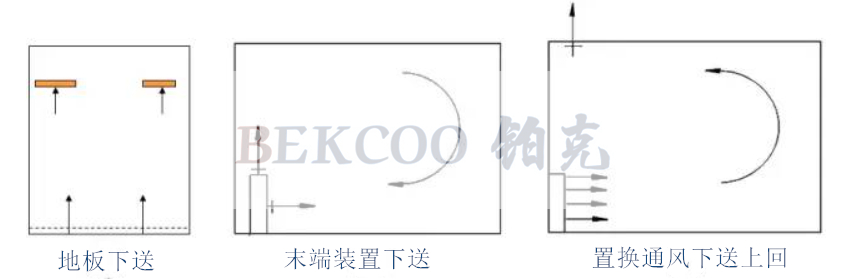

          如下圖所示，下送上回的送風口布置在下部，回風口布置在上部。這種形式的特點為：一是能使新鮮空氣首先通過工作區；二是由于是頂部回風，房間上部余熱可以不進入工作區而被直接排走。對于室內余熱量大，特別是熱源又靠近頂棚的場合，如大型計算機房、電訊自動交換中心等，最適合于采用這種氣流組織形式。

(5)上送上回

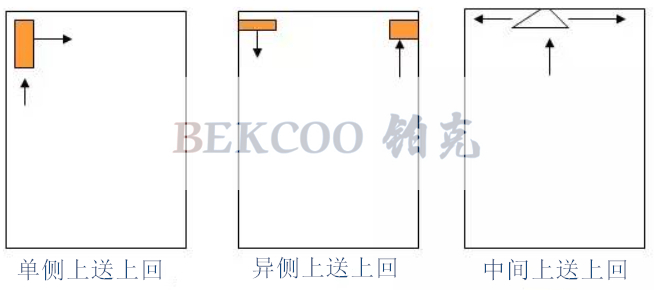

          如下圖所示，上送上回形式是將送風口和回風口疊在一起，布置在房間上部。對于那些因各種原因不能在房間下部布置回風口的場合，上送上回是最合適的。但應注意控制好送風、回風的速度，以防止氣流短路。

(6)孔板送風

          利用頂棚上面的空間作為靜壓箱，在壓力的作用下，空氣通過金屬板上的小孔進入室內。回風口設在房間下部?？装逅惋L時，射流的擴散及室內空氣混合速度較快，因此工作區內空氣溫度和流速都比較穩定。它適用于對區域溫差和工作區風速要求嚴格，室溫允許波動較小的場合。特別是實驗室、高精度檢測室、通訊機房等場合。詳情請見文章《高精度恒溫恒濕空調和精密空調，采用上送風下回風的好處》。
